菲涅尔透镜：特性与应用

基本原理

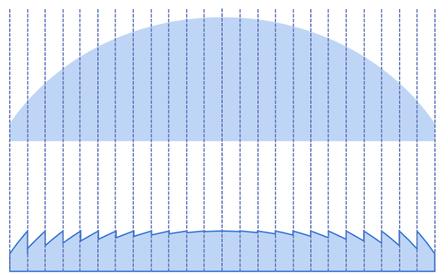

把传统凸透镜仅保留起折射作用的表面曲率，挖掉中间不参与折射的实体材料，加工成一系列同心锯齿环带；每一个环带相当于微小棱镜，各自把光线折射到同一焦点，实现和厚透镜等效的聚光/准直效果，但整体厚度可以做到毫米级甚至亚毫米级。
核心：折射发生在锯齿斜面，平面侧不产生偏折；分为齿面（工作面）与平面侧，安装时要注意齿面朝向。

主要分类
1. 点聚焦菲涅尔（圆形环带）：平行光汇聚为一个点；太阳能聚光、PIR红外传感器、投影准直。
2. 线聚焦/柱面菲涅尔：沟槽平行，把光汇聚成一条线；条码扫描、线性聚光光伏。
3. 成像型菲涅尔：环带细密，采用非球面齿形，校正球差；VR、投影、背投显示。
4. 聚光（非成像）菲涅尔：侧重光能收集，不追求高质量成像；太阳能、照明配光、红外感应。
5. 反射式菲涅尔：在齿面镀高反膜，以反射方式聚光，用于大口径反射聚光系统。

关键光学特性
优点
1. 极轻薄、大口径易实现：同等焦距口径，重量远小于传统透镜；可做到米级大口径而不过重变形。
2. 成本低，适合量产：PMMA、PC塑料注塑成型，大批量生产单价低，适合消费类产品。
3. 焦距可做很短，容易实现大相对孔径（F数很小），聚光能力强。
4. 可以做成柔性薄片，超薄阅读放大镜等。

固有缺陷（设计必须考虑）
1. 环带台阶产生杂散光、鬼影：台阶竖直面会发生无效反射、散射，成像对比度下降，不适合高精密成像系统。
2. 环带边缘衍射效应：强光下会出现衍射条纹，光斑有杂斑。
3. 表面对灰尘、划痕非常敏感，沟槽容易积灰，直接降低聚光效率。
4. 有固有球差；普通球面菲涅尔像质不如同规格传统透镜；需要非球面齿形优化才能改善。
5. 色散依然存在，和基材折射率相关。

选型要点：适合光能重分配、聚光、准直；不适合对成像质量、对比度要求极高的成像光路。

典型应用场景
1.红外传感（PIR人体感应）
最常见民用场景；菲涅尔透镜阵列把人体红外辐射分割成多个探测视场，形成明暗交替探测区，人体移动产生红外脉冲信号，用于人体感应灯、安防报警器、自动门传感器。

2.太阳能与聚光光伏CPV
大口径塑料菲涅尔把太阳光汇聚到小面积光伏电池，实现聚光发电；也用于太阳灶、太阳能集热。优点：大口径轻量化；缺点：户外要考虑紫外老化，一般选用耐候PMMA/硅胶复合透镜。

3.投影与VR/AR光学
传统投影机、背投电视：准直、匀光、扩大视场；
VR头显：菲涅尔目镜，压缩整机厚度，是消费VR主流方案；

注意：VR菲涅尔会有环带眩光，产品上会做齿形优化、防眩光涂层抑制杂光。

4.照明与交通光学
交通信号灯、汽车尾灯、倒车灯：LED配光，把LED发散光整形为规定角度光束；
舞台灯光、早期灯塔；航母光学助降系统PAPI，利用大口径菲涅尔实现远距离强光输出。

5.消费类
超薄薄片式菲涅尔放大镜（PVC/PMMA薄片）；条码扫描的柱面菲涅尔，把光束汇聚成线光斑。

6.其它
简易准直器、红外测温探头聚光；部分平视显示器HUD；非成像光学系统光束整形。

设计与使用注意事项
1. 齿面朝向：多数透射应用，光源侧朝向齿面；若反向使用会引入额外杂散光甚至全反射。
2. 台阶杂散光处理：设计时对台阶侧壁做遮光/涂黑处理，降低杂光。
3. 材料选择：普通PMMA不耐紫外；户外太阳能系统优先耐候材料；红外应用选对应红外透过基材。
4. 不适合的场景：高分辨率成像、高对比度光学系统；这类场景优先传统玻璃透镜。
